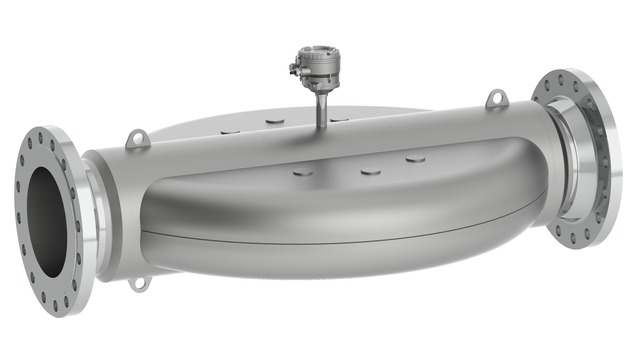

最大流通能力的四根测量管流量计，搭配最多带4路输入/输出的分体式变送器。在油气行业中的沿海/海上平台应用中进行最大流量测量，性能优越。

传感器特点

效率提升：一个安装点即可完成最高精度的大流量测量。更少的过程测量点：多变量测量（流量、密度、温度）。所需安装空间小：无前后直管段长度要求。公称口径：DN 300...400 (12...16")。四根测量管系统，低压降。

变送器特点

提供完整的过程信息和诊断信息：多种用户自行组合的I/O接口和现场总线。降低了复杂性和可变性：用户自定义I/O接口。自校验：Heartbeat Technology（心跳技术）。分体式仪表，最多带4路输入/输出。背光显示，按键操作和WLAN访问。

公称口径范围

DN 300...400 (12...16")

接液部件材质

测量管：1.4404 (316/316L)
连接部件：1.4404 (316/316L)

测量变量

质量流量、密度、温度、体积流量、校正体积流量（API表）、参考密度、浓度

最大测量误差

质量流量（液体）：±0.10 %（标准）、0.05 %（可选）
体积流量（液体）：±0.10 %
质量流量（气体）：±0.35 %
密度（液体）：±0.0005 g/cm³

测量范围

0...4100 t/h (0...4520 tn. sh./h)

最大过程压力

PN 100，Cl. 600

介质温度范围

–50...+180 °C (–58...+356 °F)

环境温度范围

标准：–40...+60 °C (–40...+140 °F)
可选：–60...+60 °C (–76...+140 °F)

传感器外壳材质

1.4404 (316L)，强耐腐蚀
传感器接线盒（标准）：1.4409 (CF3M)，类似316L

变送器外壳材质

铝合金AlSi10Mg涂层；1.4409 (CF3M)，类同于316L；聚碳酸酯

防护等级

分体式传感器（标准）：IP66/67，Type 4X
分体式传感器（可选）：IP69。分体式变送器：IP66/67, Type 4X

显示/操作

四行背光显示，触摸键操作（外部操作）
通过现场显示单元和调试软件设置

输出

4路输出：
4...20 mA HART（有源/无源）
4...20 mA WirelessHART
4...20 mA（有源/无源）
脉冲/频率/开关量输出（有源/无源）
双脉冲输出（有源/无源）
继电器输出

输入

状态输入
4...20 mA输入

数字通信

HART、PROFIBUS PA、FOUNDATION Fieldbus、Modbus RS485、Profinet、Ethernet/IP、OPC-UA

电源

24 VDC
100...230 VAC
100...230 VAC / 24 VDC（非危险区）

防爆认证

ATEX、IECEx、cCSAus、NEPSI、INMETRO、EAC

产品安全性

CE认证、C-tick认证、EAC认证

计量认证和证书

在认证标定装置上标定（符合ISO/IEC 17025标准）
Heartbeat Technology（心跳技术）符合溯源校验要求，符合ISO 9001:2008标准章节7.6a（TÜV认证）
MI-005非水液体（碳氢化合物）

船级认证和证书

LR approval, DNV GL approval

压力认证和证书

PED、CRN

材料证书

3.1材料证书
NACE MR0175/MR0103，PMI，焊接测试遵循EN ISO、ASME、NORSOK标准
