产品标题

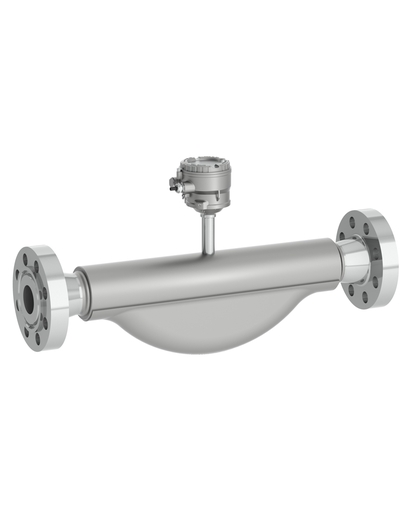

坚固耐用的高压型流量计，分体式仪表最多搭配4路输入/输出。具有最高测量精度和最高过程压力；完全满足海上/内陆应用要求。

传感器特点

最高安全性：最高抗应力腐蚀断裂能力。更少的过程测量点：多变量测量（流量、密度、温度）。所需安装空间小：无前后直管段长度要求。测量管材质：25Cr双相钢1.4410 (UNS S32750)。最大过程压力为PN 250 (Cl. 1500)。

变送器特点

提供完整的过程信息和诊断信息：多种用户自行组合的I/O接口和现场总线。降低了复杂性和可变性：用户自定义I/O接口。自校验：Heartbeat Technology（心跳技术）。分体式仪表，最多带4路输入/输出。背光显示，按键操作和WLAN访问。

公称口径范围

DN 80...250 (3...10")

接液部件材质

测量管：25Cr duplex（超级双相钢）、1.4410 (UNS S32750)
连接部件：25Cr duplex（超级双相钢）、1.4410 (F53)

测量变量

质量流量、密度、温度、体积流量、校正体积流量（API表）、参考密度、浓度

最大测量误差

质量流量（液体）：±0.10 %（标准）、0.05 %（可选）
体积流量（液体）：±0.10 %
质量流量（气体）：±0.35 %
密度（液体）：±0.0005 g/cm³

测量范围

0...800 000 kg/h (0...29 400 lb/min)

最大过程压力

PN 250、Class 1500

介质温度范围

–40...+205 °C (–40...+401 °F)

环境温度范围

标准：–40...+60 °C (–40...+140 °F)
可选：–50...+60 °C (–58...+140 °F)

传感器外壳材质

1.4404 (316L)，最高耐腐蚀性
传感器接线盒（标准）：铝合金AlSi10Mg涂层
传感器接线盒（可选）：1.4301 (304)、1.4404 (316L)、1.4409 (CF3M)，类同316L

变送器外壳材质

铝合金AlSi10Mg涂层；1.4409 (CF3M)，类同316L；聚碳酸酯

防护等级

分体式传感器（标准）：IP66/67，Type 4X
分体式传感器（可选）：IP69。分体式变送器：IP66/67, Type 4X

显示/操作

四行背光显示，触摸键操作（外部操作）
通过现场显示单元和调试软件设置

输出

4路输出：
4...20 mA HART（有源/无源）
4...20 mA WirelessHART
4...20 mA（有源/无源）
脉冲/频率/开关量输出（有源/无源）
双脉冲输出（有源/无源）
继电器输出

输入

状态输入
4...20 mA输入

数字通信

HART、PROFIBUS PA、FOUNDATION Fieldbus、Modbus RS485、Profinet、Ethernet/IP、OPC-UA

电源

24 VDC
100...230 VAC
100...230 VAC / 24 VDC（非危险区）

防爆认证

ATEX、IECEx、cCSAus、NEPSI、INMETRO、EAC

产品安全性

CE认证、C-tick认证、EAC认证

功能安全性

功能安全遵循IEC 61508标准，允许在IEC 61511标准规定的安全应用中使用

计量认证和证书

在认证标定装置上标定（符合ISO/IEC 17025标准）
Heartbeat Technology（心跳技术）符合溯源校验要求，符合ISO 9001:2008标准章节7.6a（TÜV认证）
MI-005非水液体（碳氢化合物）

船级认证和证书

LR approval, DNV GL approval

压力认证和证书

PED、CRN、AD 2000

材料证书

3.1材料证书
NACE MR0175/MR0103，PMI，焊接测试遵循EN ISO、ASME、NORSOK标准
