所属分类：质量流量计

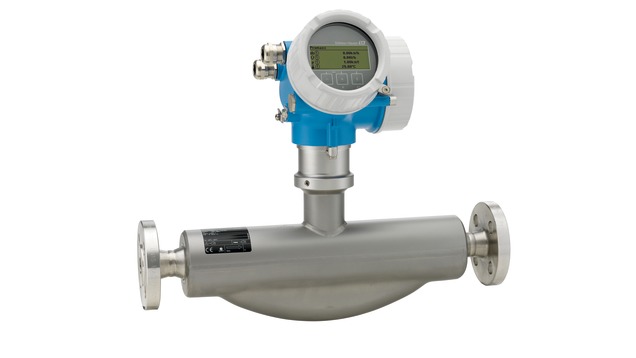

E+H质量流量计F 200
最高过程安全性 - 不受振动和恶劣环境影响
减少过程测量点 - 多变量测量（流量、密度、温度）
节约安装空间 - 无需前后直管段
接线方便 - 独立接线腔
操作安全 - 背光触摸键控制，带显示表头，无需开盖操作
综合验证 - 心跳技术（Heartbeat Technology)
测量原理不受流体本身的物理性质影响，比如粘度和密
可以对不同工况条件下的液体和气体进行最高精度的测
设备属性
质量流量：测量误差 ±0.1 %
介质温度可达 +205 °C (+401 °F)
公称直径： DN 8 ... 80 (3/8 ... 3")
回路供电技术
坚固的双腔室外壳
工厂安全性：广泛的认证 (SIL, 爆炸危险区域
测量原理 | 科里奥利质量流量 |
产品标题 | 真正的两线制回路供电的流量计，坚固耐用。最高液体和气体测量精度，应用广泛。 |
传感器特点 | 最高过程安全性：不受波动和严苛工况的影响。更少的过程测量点：多变量测量（流量、密度、温度）。所需安装空间小：无前后直管段长度要求。质量流量：测量误差为±0.1 %。 最高介质温度为+205 °C (+401 °F)。 |
变送器特点 | 仪表接线方便：配备独立接线腔。操作安全：配备带触摸键控制的背光显示单元，无需打开仪表操作。自校验：Heartbeat Technology（心跳技术）。两线制回路供电。双腔室外壳坚固耐用。 |
公称口径范围 | DN 8...80 (⅜...3") |
接液部件材质 | 测量管：1.4539 (904L)；Alloy C22 2.4602 (UNS N06022)合金 |
测量变量 | 质量流量、密度、温度、体积流量、校正体积流量、参考密度 |
最大测量误差 | 质量流量（液体）：±0.1 % |
测量范围 | 0...70 000 kg/h (0...2570 lb/min) |
最大过程压力 | PN 100，Cl. 600，63K |
介质温度范围 | 标准：–50...+150 °C (–58...+302 °F) |
环境温度范围 | –40...+60 °C (–40...+140 °F) |
传感器外壳材质 | 1.4301/1.4307 (304L)，耐腐蚀 |
变送器外壳材质 | 铝合金AlSi10Mg涂层：1.4404 (316L) |
防护等级 | IP66/67，Type 4X (外壳) |
显示/操作
| 四行背光显示，触摸键操作 |
输出 | 4...20 mA HART（无源） |
输入 | 无 |
数字通信 | HART、PROFIBUS PA、FOUNDATION Fieldbus |
电源 | 18...35 VDC（4...20 mA HART，带/不带脉冲/频率/开关量） |
防爆认证 | ATEX、IECEx、cCSAus、INMETRO、NEPSI、TIIS |
产品安全性 | CE认证、C-Tick认证 |
功能安全性
| 功能安全遵循IEC 61508标准，允许在IEC 61511标准规定的安全应用中使用 |
计量认证和证书
| 在认证标定装置上执行标定（符合ISO/IEC 17025标准） |
压力认证和证书 | PED、CRN、AD 2000 |
材料证书 | 3.1材料证书 |
卫生型认证和证书 | 3-A、EHEDG |
