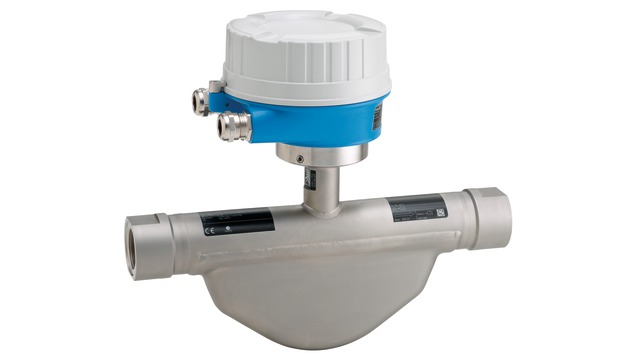

E+H质量流量计G 100
简单安全的过程集成 – 螺纹连接
过程测量点数量少：多变量测量(流量，密度，温度)
所需安装空间小：无前/后直管段长度要求
变送器所需安装空间小：最小空间内完全实现所有功能
节省时间的现场操作，无需其他软件和硬件 – 内置Web服务器
内置验证 – 心跳技术(Heartbeat Technology)
科氏力测量原理不受流体物理特性的影响(例如：粘度和密度)
高压应用场合中液体和气体的精准测量
仪表特性
内部螺纹过程连接
过程压力：max. 350 bar (5080 psi)
爆破片可选
坚固耐用的超紧凑型一体式变送器外壳
预配置的缆塞接头
可选现场显示
测量原理 | 科里奥利质量流量 |
产品标题 | 最紧凑的高压型传感器，带超紧凑型一体式变送器。高压应用场合中液体和气体的精准测量 |
传感器特点 | 过程集成简便安全：采用螺纹连接更少的过程测量点：多变量测量（流量、密度、温度）所需安装空间小：无前后直管段长度要求内螺纹过程连接最大过程压力为350 bar (5080 psi) |
变送器特点 | 变送器所需安装空间小：最小空间内实现所有功能。省时的现场操作，无需安装其他软件和硬件：内置网页服务器。自校验：Heartbeat Technology（心跳技术）。坚固耐用的超紧凑型一体式变送器外壳。预设置连接插头。 |
公称口径范围 | DN 8...25 (⅜...1") |
接液部件材质 | 测量管：1.4435 (316L) |
测量变量 | 质量流量、密度、温度、体积流量、校正体积流量、参考密度 |
最大测量误差 | 质量流量（液体）：±0.15 % |
测量范围 | 0...18 000 kg/h (0...662 lb/min) |
最大过程压力 | 350 bar (5080 psi) |
介质温度范围 | –50...+150 °C (–58...+302 °F) |
环境温度范围 | –40...+60 °C (–58...+140 °F) |
传感器外壳材质 | 1.4301 (304)，耐腐蚀 |
变送器外壳材质 | 一体式：铝合金AlSi10Mg涂层 |
防护等级 | IP66/67，Type 4X (外壳) |
显示/操作
| 四行背光显示（无现场操作） |
输出 | 4...20 mA HART（有源） |
输入 | 无 |
数字通信 | HART、Modbus RS485、EtherNet/IP、PROFIBUS DP、PROFINET |
电源 | 20...30 VDC |
防爆认证 | ATEX、IECEx、cCSAus、INMETRO、NEPSI |
产品安全性 | CE认证、C-Tick认证 |
计量认证和证书
| 在认证标定装置上执行标定（符合ISO/IEC 17025标准） |
材料证书 | 3.1材料证书 |
