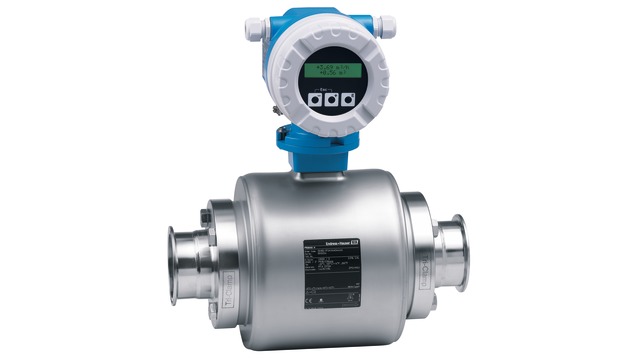

E+H电磁流量计10H
安装灵活-多种符合卫生要求的过程连接
节能型流量测量-横截面与管道一致，无压损
经济-为简便运用和直接集成设计
操作安全-显示模块提供简单易读的过程信息
完全符合行业标准-IECE/EN/NAMUR
免维护-无活动组件
测量原理不受压力，密度，温度和粘度等影响
适合要求苛刻的卫生应用场合.
设备特点
PFA内衬
传感器外壳由不锈钢制成(3A, EHEDG)
浸湿材料CIP，SIP可清洁
2行显示，带按键
设备分一体型或分体型两种规格
HART
测量原理 | 电磁 |
产品标题 | 该流量计配备十分经济的变送器，能测量极小流量，适合苛刻的卫生应用场合。 |
传感器特点 | 安装灵活：配备多种卫生型过程连接。节能的流量测量：管道内无其他装置，无压损。免维护：无移动部件。PFA内衬。不锈钢传感器外壳（3A、EHEDG）。 |
变送器特点 | 使用经济：适用于简单应用，直接集成。操作安全：显示模块提供简单易读的过程信息。完全符合行业标准：IEC/EN/NAMUR。两行显示，按键操作。提供一体式或分体式仪表。 |
公称口径范围 | DN 2...150 |
1/12"...6" | |
接液部件材质 | 内衬：PFA |
电极：1.4435 (316L)、Alloy C22 2.4602 (UNS N06022)合金、钽、铂 | |
测量变量 | 体积流量 |
最大测量误差 | 体积流量：±0.5 % o.r. ± 2 mm/s (±0.5 % o.r. ± 0.08 in/s) |
测量范围 | 0.06 dm3...600 m3/h (0.015...2650 gal/min) |
最大过程压力 | PN 40、Cl. 150、JIS 20 K |
介质温度范围 | –20...+150 °C (–4...+302 °F) |
环境温度范围 | –40...+60 °C (–40...+140 °F) |
传感器外壳材质 | 1.4301 (304)，耐腐蚀 |
变送器外壳材质 | 粉末压铸铝 |
防护等级 | IP66/67, type 4X |
分体式变送器：IP67, type 4X | |
显示/操作 | 两行显示，按键操作 |
通过现场显示单元和调试软件设置 | |
输出 | 4...20 mA HART（有源） |
脉冲/频率/开关量输出（无源 ） | |
输入 | 无 |
数字通信 | HART |
电源 | 11...40 VDC |
85...250 VAC（45...65 Hz） | |
20...28 VAC（45...65 Hz） | |
防爆认证 | FM |
CSA | |
产品安全性 | CE认证、C-tick认证、EAC认证 |
计量认证和证书 | 在认证标定装置上标定（符合ISO/IEC 17025标准） |
压力认证和证书 | PED |
卫生型认证和证书 | 3-A、EHEDG、FDA |
