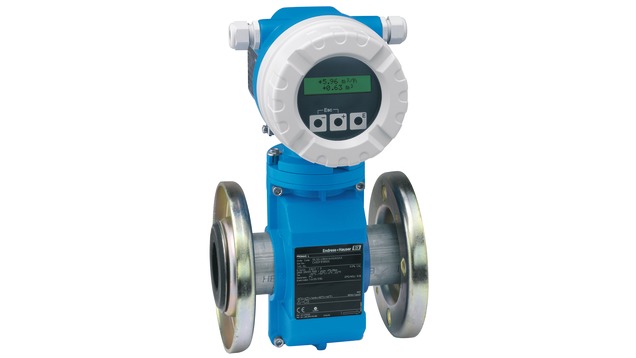

E+H电磁流量计10L
降低了安装成本-独一无二的松套法兰设计，安装灵活（DN<350/14")
节能型流量测量-横截面与管道一致，无压损
免维护 - 无可动部件
经济-为简便运用和直接集成设计
操作安全-显示模块提供简单易读的过程信息
完全符合行业标准-IECE/EN/NAMUR
双向测量原理不受压力、密度、温度和粘度的限制
完全适用于水和污水行业的标准测量场合
仪表特性
传感器重量最多可减轻 30 %
公称直径：DN 25 ～ 2400 (1～ 90")
安装开档尺寸缩短，符合DVGW/ISO标准
两行显示，按键操作
一体化型或分离型
HART
测量原理 | 电磁 |
产品标题 | 该流量计配备重量优化的传感器，十分经济。完全适用于水和污水行业中的标准应用。 |
传感器特点 | 降低了安装成本-独一无二的松套法兰设计，安装灵活（DN<350/14")。节能的流量测量：管道内无其他装置，无压损。免维护：无移动部件。传感器重量最多可以减轻30 %。公称口径：DN 25...2400 (1...90")。 |
变送器特点 | 使用经济：适用于简单应用，直接集成。操作安全：显示模块提供简单易读的过程信息。完全符合行业标准：IEC/EN/NAMUR。两行显示，按键操作。提供一体式或分体式仪表。 |
公称口径范围 | 松套法兰；松套法兰，成型钢板：DN 25...300 (1...12") |
固定法兰：DN 350...2400 (14...90") | |
接液部件材质 | 内衬：聚酰胺、硬橡胶 |
电极：1.4435 (316L)、Alloy C22 2.4602 (UNS N06022)合金 | |
测量变量 | 体积流量 |
最大测量误差 | 体积流量：±0.5 % o.r. ± 2 mm/s (±0.5 % o.r. ± 0.08 in/s) |
测量范围 | 9 dm³/min...162 000 m³/h (2.5 gal/min...1030 Mgal/d) |
最大过程压力 | PN 16, Cl. 150 |
介质温度范围 | PFA内衬：0...+80 °C (+32...+176 °F) |
高温型PFA内衬：–20...+50 °C (–4...+122 °F) | |
PTFE内衬：–20...+90 °C (–4...+194 °F) | |
环境温度范围 | 碳钢法兰：–10...+60 °C (+14...+140 °F) |
不锈钢法兰：–40...+60 °C (–40...+140 °F) | |
传感器外壳材质 | DN 25...300 (1...12")：铝合金AlSi10Mg，带涂层 |
DN 350...2400 (14...90")：碳钢，带保护漆涂层 | |
传感器接线盒：铝合金AlSi10Mg，带涂层 | |
变送器外壳材质 | 粉末压铸铝 |
防护等级 | 一体式仪表：IP67，type 4X |
分体式传感器（标准）：IP66，type X | |
分体式传感器（可选）：IP68，type 6P | |
分体式变送器：IP66/67，type 4X | |
显示/操作 | 两行显示，按键操作 |
通过现场显示单元和调试软件设置 | |
输出 | 4...20 mA HART（有源） |
脉冲/开关量输出（无源 ） | |
输入 | 无 |
数字通信 | HART |
电源 | 11...40 VDC |
85...250 VAC（45...65 Hz） | |
20...28 VAC（45...65 Hz） | |
防爆认证 | cCSAus |
产品安全性 | CE认证、C-Tick认证 |
计量认证和证书 | 在认证标定装置上标定（符合ISO/IEC 17025标准） |
卫生型认证和证书 | 饮用水认证：ACS、KTW/W270、NSF 61、WRAS BS 6920 |
