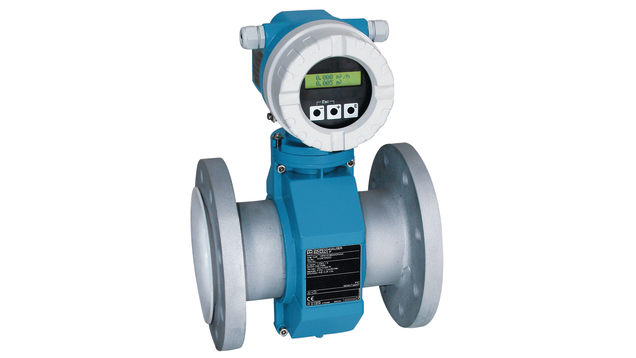

E+H电磁流量计10P
运用广泛 - 具备多种接液材质
节能型流量测量 - 横截面与管道一致，无压损
免维护 - 无可动部件
经济 - 为简便运用和直接集成设计
操作安全 - 显示模块提供简单易读的过程信息
完全符合行业标准-IECE/EN/NAMUR
双向测量原理不受压力、密度、温度和粘度的限制
致力于化工和过程应用中腐蚀性和高温介质测量
仪表特性
公称直径：max. DN 600 (24")
常用过程连接
PTFE 内衬
两行显示，按键操作
一体化型或分离型
HART
测量原理 | 电磁 |
产品标题 | 高温型流量计，搭配经济型变送器使用。用于化工及过程应用中的高温、腐蚀性介质测量的专用流量计。 |
传感器特点 | 应用广泛：提供多种接液部件材料。节能的流量测量：管道内无其他装置，无压损。免维护：无移动部件。公称口径：最大DN 600 (24")。所有通用过程连接。 |
变送器特点 | 使用经济：适用于简单应用，直接集成。操作安全：显示模块提供简单易读的过程信息。完全符合行业标准：IEC/EN/NAMUR。两行显示，按键操作。提供一体式或分体式仪表。 |
公称口径范围 | DN 15...600 |
1/2"...24" | |
接液部件材质 | 内衬：PTFE |
电极：1.4435 (316L)、Alloy C22, 2.4602 (UNS N06022)合金、钽、铂、 | |
钛、双相钢Duplex 1.4462 (UNS S31803) | |
测量变量 | 体积流量 |
最大测量误差 | 体积流量：±0.5 % o.r. ± 2 mm/s (±0.5 % o.r. ± 0.08 in/s) |
测量范围 | 4 dm3...9600 m3/h (0.5...44000 gal/min) |
最大过程压力 | PN40 |
Cl. 300 | |
JIS 20K | |
AS 2129 Table E | |
介质温度范围 | –40...+130 °C (–40...+266 °F) |
环境温度范围 | –40...+60 °C (–40...+140 °F) |
传感器外壳材质 | DN 15...300 (½...12")：铝合金AlSi10Mg涂层 |
DN 350...600 (14...24")：碳钢，带保护漆涂层 | |
变送器外壳材质 | 粉末压铸铝 |
防护等级 | 标准：IP 67 (Type 4X)，适用变送器和传感器 |
可选：IP 68 (Type 6P)，适用分体式传感器 | |
显示/操作 | 两行显示，按键操作 |
通过现场显示单元和调试软件设置 | |
输出 | 4...20 mA HART（有源） |
脉冲/开关量输出（无源 ） | |
输入 | 无 |
数字通信 | HART |
电源 | 11...40 VDC |
85...250 VAC（45...65 Hz） | |
20...28 VAC（45...65 Hz） | |
防爆认证 | FM |
CSA | |
产品安全性 | CE认证、C-tick认证、EAC认证 |
计量认证和证书 | 在认证标定装置上标定（符合ISO/IEC 17025标准） |
压力认证和证书 | PED |
